FORGÓSZÍNPAD

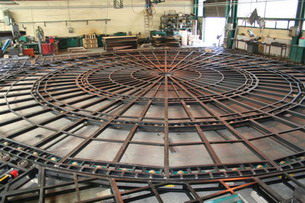

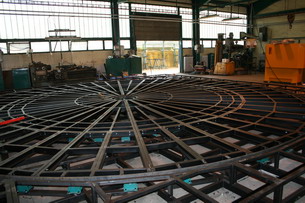

Margit szigeti forgószínpad vázszerkezete |
A margit szigeti szabadtéri színpadra tervezett forgószínpad
vázszerkezete látható a képen, a gyártóműnél már készre szerelt,
de faborítással még el nem látott állapotban. A forgószínpad hajtása a peremen történik
dörzshajtóművekkel.
Átmérő 14 m, kerületi sebesség 0 - 1 m/s,
teherbírás forgatáskor 120 kN
|

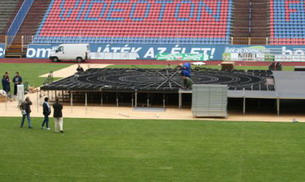

A forgószínpad összeszerelése egy arénában |
A Magyarországon a legnagyobb átmérőjű és legkissebb szerkezeti magasságú,
a margit szigeti szabadtéri színpadra készült forgószínpad
úgy lett tervezve, hogy könnyen szétszedhető és összeszerelhető legyen. A képen az István király
produkcióra állítják fel a berendezést a székesfehérvári stadionban.
Kazetta mérete 15x15m, magassága 0,2 m
|

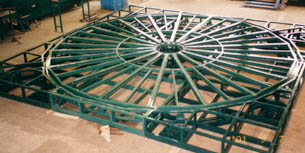

Jászai Mari Színház kazettás forgószínpad |
A tatabányai Jászai Mari Színház számára készült kazettás forgószínpad vázszerkezete
látható a képen a gyártóművi szerelés közeben még faborítás nélkül. A szerkezet részben
önhordó kialakításánál fogva bárhol felállítható, nem csak a színpad tengelyében, hanem akár a nézőtér síma padlózatu részén is.
Átmérő 9 m, Kazetta mérete 10x10m, magassága 0,33 m
|

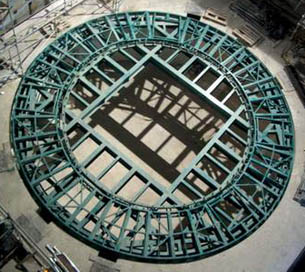

Vörösmarty Színház gyűrűs forgószínpad vázszerkezete |
A Vörösmarty Színházba tervezett gyűrűs forgószínpad
vázszerkezete látható a képen, a helyszínen már készre szerelt,
de faborítással még el nem látott állapotban. Ennek a konstrukciónak
az az érdekessége, hogy a gyűrű is és a forgótárcsa is belső
alátámasztás nélküli kialakítású, az alátámasztás csak a peremen
történik. A forgószínpad közepe 4x4 m kiszerelhető felületet
tartalmaz, a gyűrűben 4db 1x1 m-es nyílás található a személyi
süllyedő számára. A forgószínpad hajtása a peremen történik
dörzshajtóművekkel.
Átmérők 12/8 m, kerületi sebesség 0 - 1 m/s,
teherbírás forgatáskor 150 kN
|

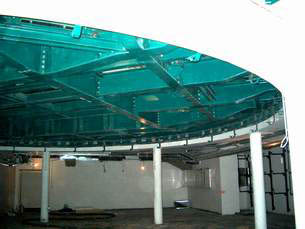

Vörösmarty Színház gyűrűs forgószínpad alulnézet |
Vörösmarty Színház gyűrűs forgószínpad alul-nézete
látható a képen. Jól látszik, milyen nagy alsószínpadi tér
áll rendelkezésre a peremen futó forgószínpad alatt.
|

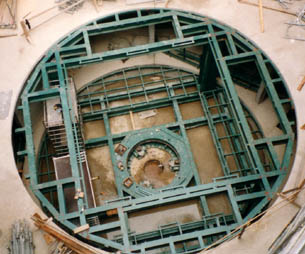

Operett Színház dobforgó építés közben |
Magyarországon a második dobforgó amit terveztünk
az Operett Színházba lett beépítve. A képen a már összeszerelt
dobforgó-vázszer-kezet látható faburkolat nélkül. A berendezés
hasonló a Madách Színházba készülthez, a különbség az alépítmény
magasságának jelentős csökkentésében van. Ez a forgószínpad
is tartalmaz 3 db 6x2 m alapterületű süllyedő pódiumot, egy
speciális, oldalra nyíló gépi működtetésű csapdafedelet, és
számtalan nyílást a személyi süllyedő valamint a mobil tehersüllyesztő
számára.
|

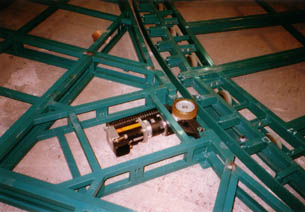

Operett Színház próbatermi forgószínpad részlet hajtásegységgel |
Az Operett Színházban a próbateremi haszná-latra
készült a képen látható kis építésű magasságú, mobil forgószínpad.
Ez a beren-dezés képes a nagyszínpadi dobforgó minden funkcióját
hűen lekövetni. A berendezés szétszedhető, szállítható, másutt
összeállítva működtethető mobil kialakítású.
|
Operett Színház kazettás forgószínpad |
Az Operett Színház dobforgójában lévő 6x6 m-es
süllyedő felületre terveztük a képen látható kazettás forgószínpadot.
Ez a rádió távirá-nyítású légpárnás továbbítású forgószínpad
a főszínpadon bárhová eltolható és leállítható. A dobforgóval
szinkronban is képes forogni, emelés-süllyedés közben is.
|
Madách Dobforgó vázszerkezete a gyártóműben |
Először Magyarországon a Madách Színházba terveztünk
dobforgót. A felül 13 m alul 11 m átmérőjű 4,6 m szintkülönbségű
dobforgó egy nagyméretű csapágyon forog. A középen szabadon
hagyott nyílásba 3 db 6x2 m-es süllyedő pódiumok kerültek,
így a forgószínpad forgás közben is el tud látni emelési feladatokat,
6x6 m legnagyobb alapterülettel. A peremen lévő nyitott felületek
közül kettőbe gépi működtetésű csapdafedelek lettek beépítve.
Ezek a nyílások az 1x3 m-es mobil teheremelő berendezés és
a személyi süllyedő számára készültek.
|

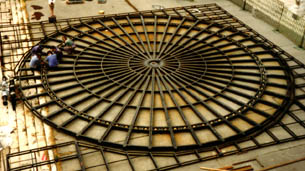

Szegedi Nemzeti Színház szabadtéri színpad szerelhető forgószínpad
a Dóm téren |
A Szegedi Nemzeti Színház szabadtéri színpa-dára
általunk tervezett szerelhető forgószínpad látható a képen
szerelés közben. Ennek a forgószínpadnak a különlegessége
a 13 m átmérő melletti faburkolattal együtt mindössze 20 cm
magassága. A hajtás feszített lánccal történik a Dóm tér alatti
pincéből.
|
|
